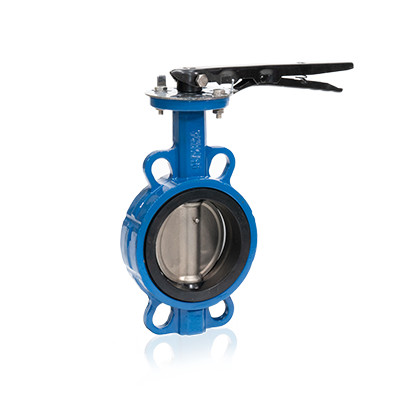

Robinet Clapa Fluture Centrica Pn 10/16 Dn 65

Descriere

Robinetul cu clapa fluture este utilizat pentru a controla debitul unui lichid intr-un sistem de conducte.

Robinetele cu clapa fluture pivoteaza pe un ax perpendicular pe directia de curgere in interiorul camerei de curgere.

In comparatie cu robinetele cu sfera, cele cu clapa fluture nu au cavitati pentru a bloca fluidele in momentul in care robinetul este inchis.

Robinetele cu clapa fluture sunt utilizate in mod frecvent ca si dispozitive de inchidere, controland nivelul debitului in diferite pozitii: complet inchis, complet deschis sau deschis partial.

Aceste robinete pot fi utilizate pentru diferite fluide precum aer, lichide sau fluxuri solide si sunt amplasate pe un ax care permite curgerea intr-o singura directie.

CARACTERISTICI:

• Dimensiuni: DN32/40 - DN1000
• Temperatură de lucru: NBR +80 °C, EPDM +90 °C (+110 °C termen scurt)
• Mediu de lucru: apă, aer, alte fluide, în funcție de etanșare


CARACTERISTICI CONSTRUCTIVE:

• Tip wafer
• Acționare manuală
• Montaj bidirecțional
• Vopsea epoxidică

EXECUTIE:

• Execuție conform DIN 3354
• Dimensiuni constructive conform ISO 5211 EN 558-1
• Standard flanse conform EN 1092-1 PN10-16

DESCRIERE MATERIAL:

• Material: Fontă ductilă EN-GJS-507 (GGG50)

• Scaun: NBR, EPDM
• Clapa/Disc: EN-GJL-250 (GG25), EN-GJS-400-15 (GGG40), EN-GJS-507 (GGG50), ASTM A240 (SS316)

• Ax: Oţel inoxidabil SS AISI 416
• Bolt: Oţel inoxidabil SS AISI 420
• Bucsa: PTFE
• Inel o-ring: NBR
• Placa: Otel inoxidabil ASTM A240 SS316
• Levier: Fontă cenușie EN-GJL-250 (GG25)
